Die Hochdruckkühlgeräte der ONI Temperiertechnik RHYTEMPER® GmbH der Serie CorePulse sind ideal für den Einsatz bei Pinolenkernen bzw. Kleinstkühlquerschnitten in Druckgießformen in Verbindung mit dem kompakten ONI CorePulse Verteiler geeignet.

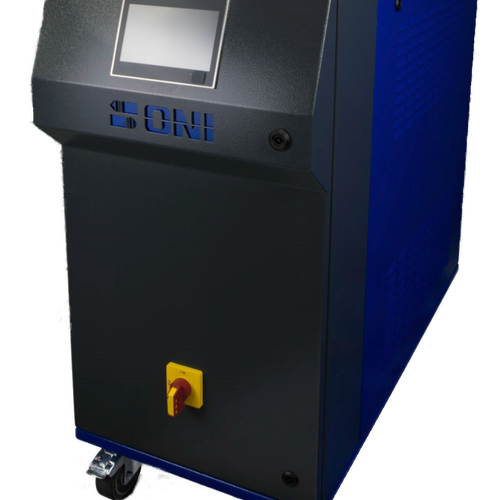

RHYTEMPER® CorePulse
Hochleistungskühlgerät

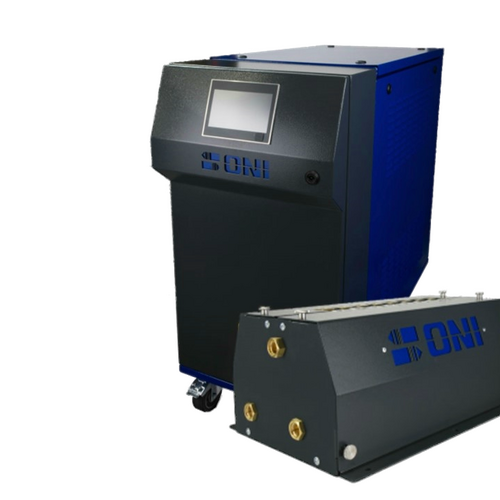

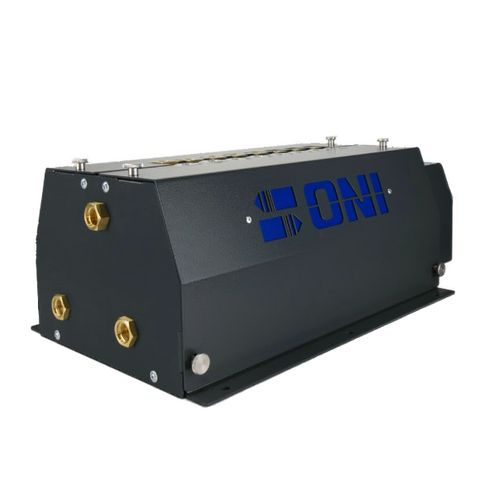

CorePulse-Gerät mit Verteiler
Vorteile und Besonderheiten
leistungsstarke Hochdruck-Kolbenpumpe (bis 25bar)
effektive Kühlung mittels großem Plattenwärmetauscher (indirekte Kühlung 65kW)
Überwachung und Steuerung jeder einzelnen Pinole
manuelle Spülfunktion zum Freispülen ausgewählter Pinolen
automatische Wassertauschfunktion
integrierte Überwachung und Anzeigen
Zentrale Kernbruchkontrolle (Auswertung je Einzelkreis)
Digitale Überwachung von Tankfüllstand
Digitale Überwachung der Tanktemperatur
Digitale Filterüberwachung
Digitale Überwachung von Systemdruck
Betriebsstundenerfassung
Technische Details (Kopie)
| Leistungsdaten | |
|---|---|
| max. Wasservorlauftemperatur | 70°C |
| Förderdruck Pumpe | 20,0 – 25,0 bar |
| max. Fördervolumen Pumpen | 3,6 m³/h (60l/min) |
| Leistungsaufnahme Pumpe | 4 kW |
| Druckluft | 6 – 10 bar |
| Kühlleistung | 65 kW |
| Kühlkreise | |
|---|---|
| max. Anzahl Einzelkreisläufe (Kühlkerne) | 32 |
| max. Anzahl Verteiler | 4 |
| Anschluss Einzelkreise (Verteiler) | ¼ Zoll |
| Anschluss Verbraucherkreise (Gerät) | Vorlauf ¾ Zoll Rücklauf 1 Zoll |
| Anschluss Druckluft | ¼ Zoll |
| Abmessungen | |
|---|---|
| Länge (mit Anschlussfittings) x Breite x Höhe | 1070 mm (1200 mm) x 490 mm x 1000 mm |
| Leergewicht | 200-250 kg |
| Tankvolumen | 70 Liter |
| Medienversorgung | |
|---|---|
| Füllen | Druck (min.) 1bar Anschluss 1Zoll |
| Kühlen | Druckdifferenz (min.) 0bar Anschluss ½ Zoll |
| Betriebsspannung | 400 V AC | 3~ PE | 50 Hz Special voltages on request |
Ideal für den Einsatz bei Pinolenkernen bzw. Kleinstkühlquerschnitten
Unsere Geräte der Serie RHY-CorePulse wurden speziell für die Mehrkreiskühlung von Pinolen und Kernen entwickelt und zeichnen sich durch die Steuerung und Überwachung jeder einzelnen Pinole aus. Dabei werden sowohl die Temperaturen und Durchflüsse jedes angeschlossenen Temperierkreises kontrolliert, als auch die Einzelkreise geregelt.
Durch den Einsatz einer Kolbenpumpe können bis zu vier 8-fach Verteiler effektiv mit hoher Fördermenge und stärkerem Förderdruck versorgt werden.
Besonderen Schutz vor Verschmutzungen und Ablagerungen aus dem Prozess bieten die drucküberwachten Filter im Vorlauf, sowie im Prozessrücklauf und der Luftfilter am Tank. Zusätzliche Wartungsfreundlichkeit werden durch die Spülfunktion ausgewählter Pinolen und die automatische Wassertauschfunktion erreicht.
Das CorePulse Versorgungsgerät ist standardseitig mittels einer SPS Steuerung mit 7“ Touchdisplay, einer Niveau- und Temperaturüberwachung sowie einer digitalen Schnittstelle (RS485) ausgerüstet. Über diese Schnittstelle kann das Kühlgerät mit der Rhytemper® FlexControl-, FlowWatch- oder HotPulse-Regeleinheit zur Kommunikation verbunden und zur Fernverstellung genutzt werden.
Zubehör

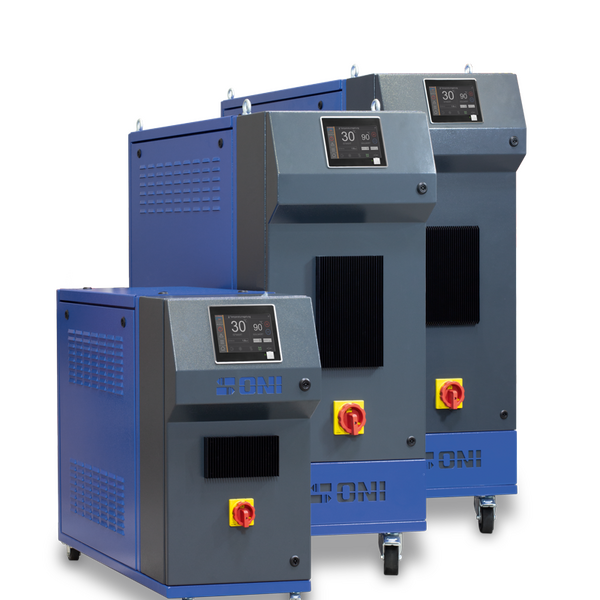

ONI RHYTEMPER Temperiergeräte
Die Hochleistungstemperiergeräte der ONI Temperiertechnik RHYTEMPER® GmbH sind ideal für den Einsatz als Stand-Alone Geräte oder noch effizienter in Verbindung mit einer ONI Temperieranlage
geeignet.

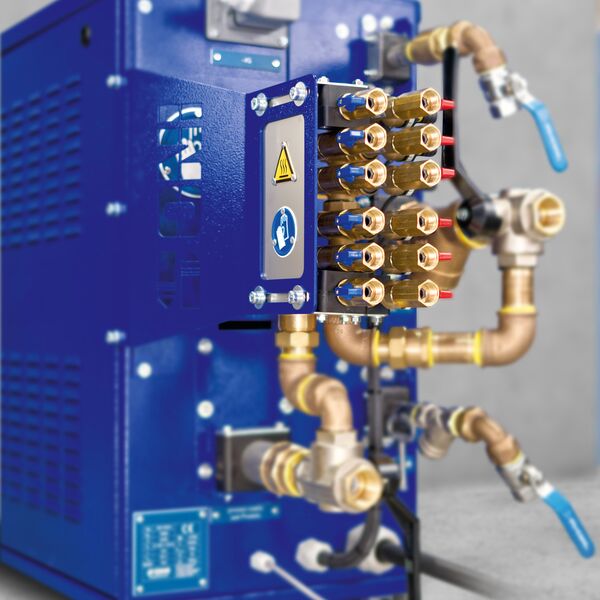

ONI Rhytemper® Werkzeugentleerung
Zu den Temperiersystemen von ONI gibt es perfekt abgestimmte Zubehörteile. Ausblaseinheiten dienen zur effektiven Entleerung der Kühlkanäle von Spritzgusswerkzeugen vor dem Werkzeugwechsel. Dieses Verfahren schützt die Kühlkanäle zuverlässig vor Rostbildung während der Lagerung.

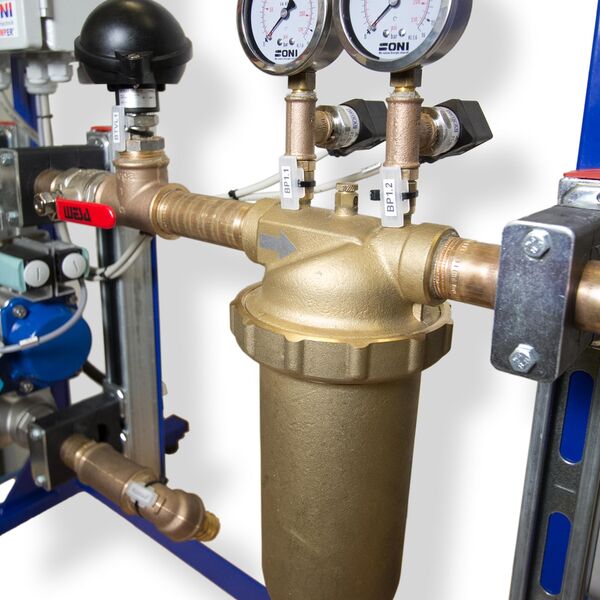

Filtereinheiten
